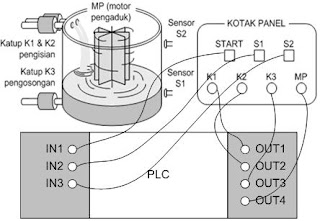

Setiap
kali tombol Start ditekan, katup K1 dan K2 terbuka (K1=K2=1), memasukkan 2 buah
cairan ke dalam tangki. Ketika campuran tersebut mencapai sensor S1 (S1=1),
motor pengaduk MP berputar (MP=1). Ketika campuran telah mencapai sensor S2
(S2=1), motor pengaduk MP akan berhenti (MP=0) dan kedua katup K1 dan K2
tertutup (K1=K2 =0), kemudian katup pengosongan
K3 terbuka (K3=1). Setelah tangki kosong (S2=S1=0), K3 tertutup kembali (K3=0).
Simulasikan program tersebut secara software menggunakan simulator LDmicro dan
secara hardware menggunakan PLCmikro.
