Sebuah
proses produksi pembuatan kaleng membutuhkan 3 buah proses yang berurutan.
Proses pertama adalah pemotongan plat, proses kedua adalah pembentukan plat
menjadi kaleng, dan proses ketiga adalah pengecatan kaleng. Masing-masing
proses tersebut memiliki sebuah kontrol, indikator dan sensor. Kontrol
digunakan untuk menjalankan proses, indikator digunakan untuk menandai bahwa
proses sedang berjalan, dan sensor digunakan untuk mendeteksi apakah proses tersebut
telah selesai. Kontrol di sini berupa tombol di keyboard, yaitu tombol angka 1
untuk menjalankan proses pertama, tombol angka 2 untuk menjalankan proses
kedua, dan tombol angka 3 untuk menjalankan proses ketiga. Indikator di sini
berupa LED, jadi ada 3 buah LED yang mewakili ketiga proses, di mana apabila sebuah
LED menyala, berarti proses yang diwakilinya sedang berjalan. Sensor di sini diwakili
oleh tombol di rangkaian PLCmikro, jadi ada 3 tombol untuk ketiga proses.
Ketika tombol tersebut ditekan berarti bahwa proses yang diwakili telah selesai.
Ketika suatu proses selesai, tidak hanya membuat LED indikatornya padam, tetapi
juga sebuah pesan “selesai” dikirimkan ke komputer. Jadi gambaran kerjanya adalah
sebagai berikut: Seorang operator akan menekan tombol 1 di keyboard, maka
proses 1 berjalan, ditandai dengan LED pertama menyala. Ketika proses pertama
ini berjalan, proses kedua tidak bisa dijalankan, menungu hingga proses pertama
selesai. Kemudian tombol pertama di rangkaian PLCmikro ditekan, menandai bahwa
proses pertama telah selesai, membuat LED menjadi padam, dan di layar komputer muncul
pesan “proses pertama selesai”. Setelah proses pertama selesai, baru proses
kedua bisa dijalankan dengan cara menekan tombol angka 2 di keyboard,membuat LED
kedua menyala. Ketika tombol kedua ditekan, maka LED padam, di layar komputer

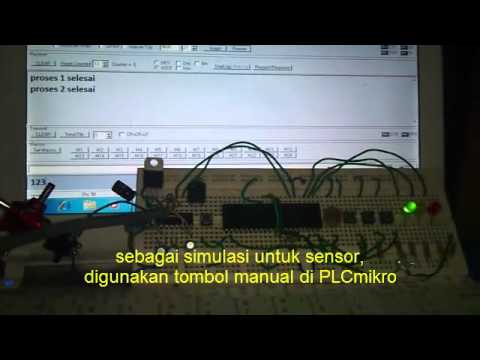

muncul pesan “proses kedua selesai”. Demikian seterusnya hingga proses ketiga. Buatlah aplikasi ini. Video berikut ini menunjukkan contoh dari aplikasi ini.
